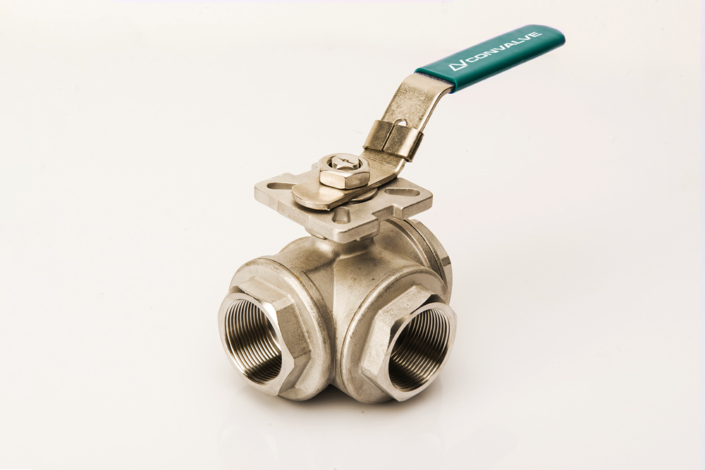

Tepe Flanşlı Üç Yollu Paslanmaz Küresel Vana

Açıklama

Convalve tepe flanşlı üç yollu paslanmaz küresel vanaların gövde ve küresi yatırım döküm (hassas döküm) paslanmaz çelikten üretilmiştir. Zorlu çalışma koşullarında üstün performans sağlamak üzere tasarlanan vana, opsiyonel full port tasarımı sayesinde optimum akış performansı ve minimum basınç düşüşü sunar. Ayarlanabilir ve yay yüklemeli salmastra paketi, aşınma, basınç ve sıcaklık değişimlerine uyum sağlayarak vananın çevrim ömrünü artırır. Dışarı fırlamaya karşı dayanıklı mil tasarımı ise güvenliği ve çalışma güvenilirliğini destekler.

Genel Özellikler

• T port / L port 1/2"~3" (DN15~DN80)
• Basınç sınıfı: PN63 (1000 WOG)
• Çalışma sıcaklığı: -20°C~180°C
• Yatırım döküm / hassas döküm paslanmaz çelik yapı
• Fırlamaya karşı güvenlikli mil
• Ayarlanabilir, yay yüklemeli salmastra tasarımı
• Antistatik tasarım (isteğe bağlı)
• Dört sitli tasarım
• 360° dönebilen mil
• ISO 5211 doğrudan montaj
• Otomasyon aksesuarları (isteğe bağlı)
• Diş tipi: ASME B1.20.1 (NPT), DIN 259 / DIN 2999, BS21, ISO 288-1, ISO 7-1

Kullanım Alanları

Paslanmaz çelik üç yollu küresel vanalar; su, hava, yağ ve vakuma uyumlu diğer akışkanların açma-kapama kontrolünde kullanılır.

Üç farklı akış yolu seçeneği sayesinde dağıtma, yönlendirme veya karıştırma uygulamalarında tercih edilir. Standart ISO 5211 montaj flanşı sayesinde pnömatik veya elektrikli aktüatörlere doğrudan monte edilebilir.

Doğrudan montaj yapısı sayesinde ekstra montaj braketi ve kaplin ihtiyacını ortadan kaldırır. Vana, 736 mmHg (29 inHg) seviyesine kadar vakum servisinde kullanılabilir.

Çalışma Prensibi

Vana kolunun çeyrek tur (90°) çevrilmesiyle küre bir akış konumundan diğerine geçirilir. Vana kolunda bulunan kilitleme mekanizması, seçilen konumun sabit tutulmasını sağlar. Manuel kol çıkarıldığında vana, standart ISO 5211 montaj bağlantısı ve kare çıkış mili üzerinden otomasyon ekipmanlarıyla kullanıma hazır hale gelir.
