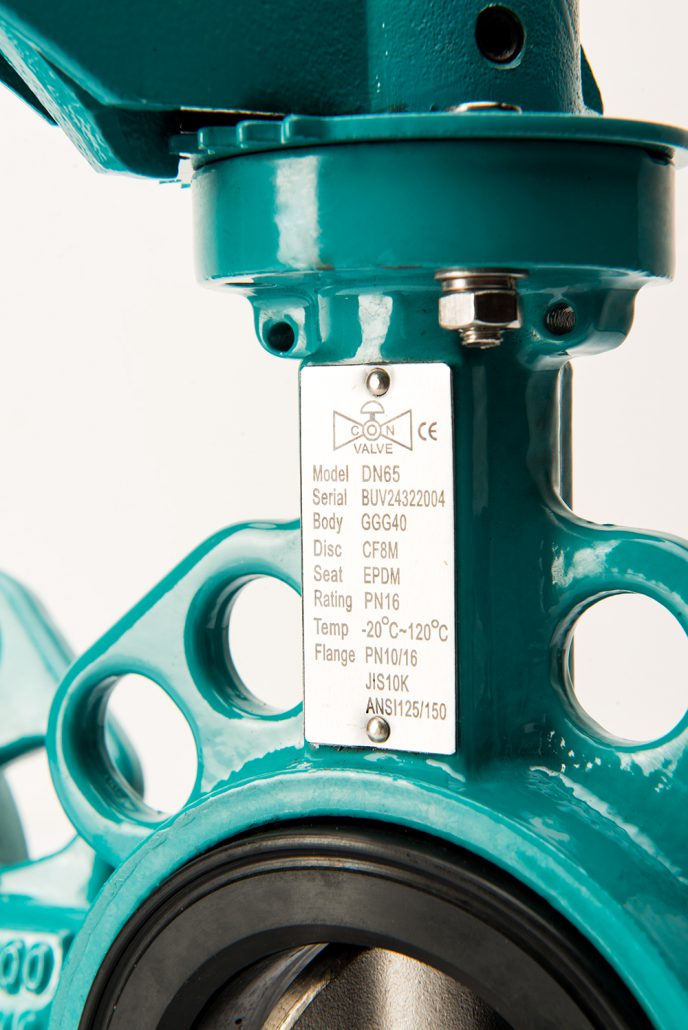

Wafer Kelebek Vana, epoksi kaplı sfero döküm gövdesiyle endüstriyel ve ticari uygulamalarda su, yağ, hava, vakum ve kimyasal akışkanların güvenli şekilde kontrol edilmesi için tasarlanmıştır. Yüksek akış kapasitesi ve düşük tork ihtiyacı ile uzun ömürlü çalışma sağlar. Bağlantı flanş ölçüleri ANSI 125/150, DIN PN10/16 ve diğer uluslararası flanş standartlarına uygundur. Vana diski CNC tezgahlarda hassas işlenmiş ve 1.4408 (CF8M) paslanmaz çelik malzemeden üretilmiştir.
Genel Özellikler
ISO 5211 standardına uygun tepe flanşı sayesinde pnömatik ve elektrikli aktüatör montajına hazırdır.
EPDM, NBR, FKM, VMQ ve PTFE conta seçenekleri ile düşük tork ve uzun çalışma ömrü sunar.
Epoksi kaplı sfero döküm GGG40 gövde korozyona karşı dayanıklıdır.
İki parçalı mil tasarımı ve 1.4408 paslanmaz çelik disk ile yüksek akış kapasitesi sağlar.
Cam elyaf takviyeli PTFE yataklamalara sahiptir.
Basınç sınıfı 230 PSI (16 Bar)'dır.
Üniversal standartlara uygun flanş deliklerine sahiptir.
Opsiyonel 10 pozisyonlu kilitlemeli kumanda kolu kullanılabilir.
Kullanım Alanları
Wafer kelebek vanalar; su arıtma, HVAC sistemleri, petrol, gaz ve kimya endüstrisi, gıda ve ilaç üretimi, basınçlı hava ve vakum hatları gibi çeşitli uygulamalarda akışkan kontrolü sağlamak için kullanılır. Manuel, pnömatik veya elektrikli aktüatörlerle çalıştırılabilir.
Çalışma Prensibi
Wafer kelebek vana, ISO 5211 tepe flanşı sayesinde manuel, pnömatik veya elektrikli aktüatörlere kolayca bağlanabilir. Vana milinin çeyrek tur (90°) döndürülmesi paslanmaz çelik diski hareket ettirerek vananın açılmasını veya kapanmasını sağlar.
