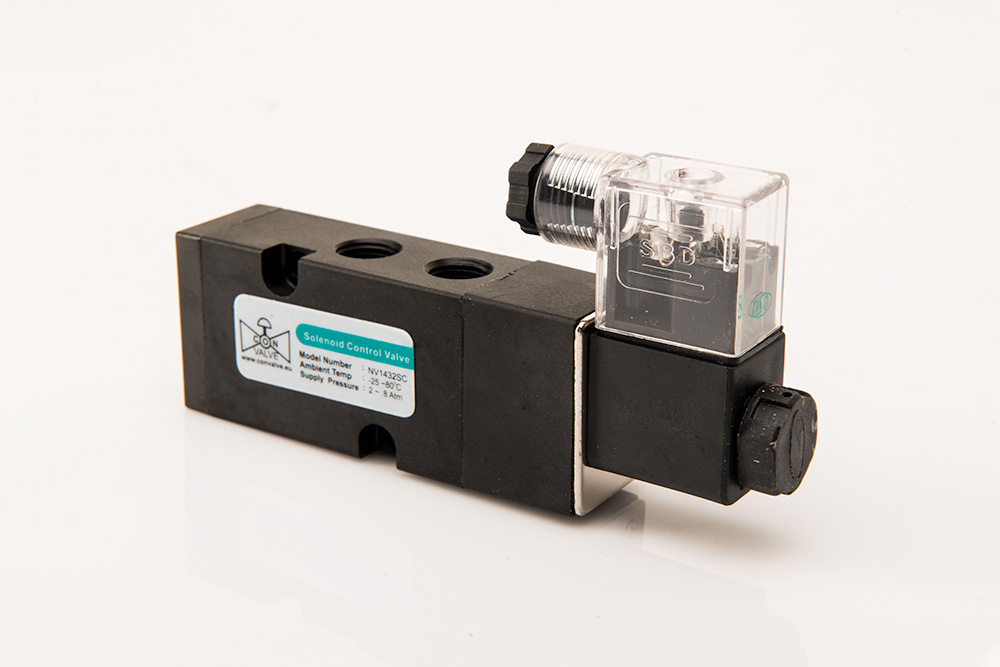

Namur Solenoid Valf
Açıklama
Doğrudan montajlı namur solenoid valfler, 5/2 veya 3/2 NC fonksiyonlarına uyarlanabilir ve çift etkili ya da yay geri dönüşlü hava tahrikli vanaların elektriksel kontrolünü sağlar. Bu valfler, uluslararası standart NAMUR arayüzü kullanılarak doğrudan aktüatörlere monte edilebilir. Kompakt yüksek alaşımlı alüminyum gövdesi yüksek akış tasarımına sahiptir. Güç tasarrufu için düşük güçlü bobine sahiptir. Benzersiz uzun ömürlü iç yapısı sayesinde yağlanmış veya yağlanmamış hava ile kullanılabilir.
Özellikler
- Uluslararası NAMUR standart montajı
- 5/2 (5 yollu) veya 3/2 (3 yollu NC) işlevlerine uyarlanabilir
- Tek etkili veya çift etkili pnömatik aktüatörleri kumanda eder
- Uzun ömürlü mil ve kovan tasarımı
- Kilitlenebilir manuel kumanda butonu
- IP65 sınıfı toz geçirmez, hava koşullarına dayanıklı ve düşük wattlı bobin
- Exproof bobin seçenekleri mevcuttur
- Vidalı terminallere sahip, 1/2” DIN kablo konnektörü
- Kesintisiz çalışmaya uygun bobin yapısı
Kullanım Alanları
Doğrudan monte edilen hava solenoid valfi, tek etkili veya çift etkili pnömatik aktüatörleri elektriksel olarak kontrol etmek için 5/2 veya 3/2 fonksiyonları ile kullanılır. Vanalar, uluslararası standart olan NAMUR VDI / VDE 3845 arayüzlü pnömatik aktüatörlere doğrudan monte edilir. Bu sayede zamandan ve mekandan tasarruf sağlar.
Çalışma Prensibi
Bobine gerilim uygulandığında, solenoid valf konum değiştirir ve aktüatörü 1 konumundan 2 konumuna getirir. Solenoid valf ve aktüatör, gerilimin kesilmesi veya hava basıncı kaybı ile normal konuma (1) döner.
Manuel kumanda butonu test veya elektrik kesintisi durumlarında kullanılabilir. Aktüatör hızını her iki yönde kontrol etmek için hız kontrol valf pleyti kullanılmalıdır.
Basınç ve Sıcaklık
- Çalışma Basıncı: 2-8 Bar
- Çalışma Sıcaklığı: -25 ila 80ºC
- Bobin Ortam Sıcaklığı: -20 ila 50ºC
- Medya: 40 mikron filtre edilmiş ve kurutulmuş sıkıştırılmış hava
- Hava Şartı: 0ºC (32ºF) altında nemsiz hava gereklidir
Uyumlu Ekipmanlar
- Hız kontrol valf pleyti
- Hız ayarlı susturucu
Ürün Yapısı
| Gövde | Siyah anodize alüminyum, cam elyaf katkılı PA, POM |
| Contalar | NBR (Buna N) |
| Sürgü | Alüminyum |
| Bağlantı Elemanları | Paslanmaz Çelik |
| Bobin | Kalıplanmış, F sınıfı yalıtım, %100 sürekli çalışma |
| Bobin Tipi | Genel amaçlı IP65 toz ve su geçirmez |
| Bobin Soketi | Mini DIN 43650 / ISO 4400, 1/2” dişi kablo kanalı |
| Manuel Kumanda | Kilitlenebilir manuel kumanda butonu |
Belgeler
| Doküman | İşlem |
|---|---|
| Convalve Namur Solenoid Valf Kataloğu (Türkçe) | PDF Görüntüle |
| Convalve Namur Solenoid Valf Kullanım Kılavuzu (İngilizce) | PDF Görüntüle |
| Namur Solenoid Valf 3D Model |
