Limit Siviç Kutusu
Açıklama

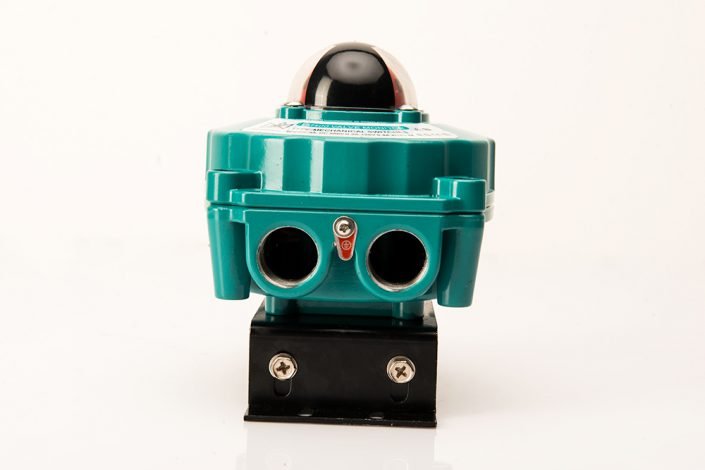

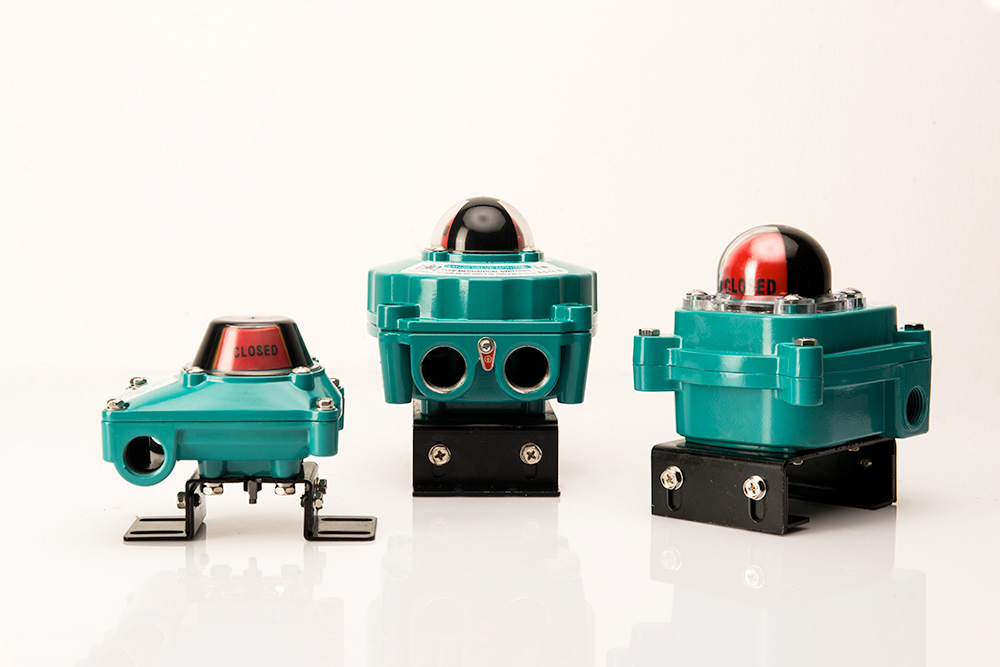

Convalve pozisyon göstergesi (limit siviç kutusu), pnömatik bir aktüatöre monte edildiğinde vana pozisyonunu onaylamak için kullanılan bir döner konum cihazıdır. Cihazın üstündeki görsel gösterge, lokal algılama için vana pozisyonunu net bir şekilde görüntüleyebilir. Mekanik limit anahtarları PLC’lere veya hem açık hem de kapalı vana konumunu onaylayan diğer cihazlara sinyal çıkışı sağlar.
Özellikler
- Üç boyutlu görsel valf konum göstergesi
- Uzak noktalardan valf konumunun onayı için çift limit siviçli tasarım.
- Namur VDI / VDE-3845 montaj standartlarına uygun
- Dış ortamda çalışmaya uygun, Tip 4, Nema 4X ve IP67 standartlarına sahiptir
- Polyester toz boya kaplı alüminyum gövde
- Universal montaj parçaları dahildir
- Exproof model seçenekleri mevcuttur (API 400, API 420, API 500)
- Proximity sensör (API 220, API 320, API 420)
Kullanım Alanları
Valf monitörleri (Limit Siviç Kutusu), valf konumunun hem yerel hem de uzaktan gösterimi için kullanılan rotary pozisyonlu cihazlardır. Göstergeler tipik olarak standart Namur VDI/VDE-3845 montaj pedi aracılığıyla standart pnömatik rotary aktüatörlerin üstüne monte edilir.
Çalışma Prensibi
Hava aktüatörünün çıkış mili, monitörün giriş şaftını 90° döndürerek ve görsel göstergeyi kapalı konumdan açık konuma çevirir (kapatmak için ters yöne çevirir). Ayrıca limit anahtarları hem açık hem de kapalı konumlarda kuru kontak çıkış sinyali sağlar. Bu sinyal, valf konumunu uzaktan izlemek için kullanılır.
Teknik Özellikler
| KORUMA SINIFI | Dış ortamda çalışmaya uygun Tip 4, Nema 4X ve IP67, Exd II Ct6 (API 400, API 420, API 500) |
| ÇALIŞMA SICAKLIĞI | -20 to 85°C (-4 to 185°F) |
| GÖRSEL GÖSTERGE | Açık-Kapalı üç boyutlu görünüm (sarı / kırmızı) |
| LİMİT ANAHTARI | 2 SPDT mechanical 5A 125-250 VAC, (Honeywell), Proximity (API 220, API 320, API 420) |
| ELEKTRİK BAĞLANTISI | 2 x 1/2” dişi kablo kanalı |
| TERMİNAL ŞERİDİ | 8 sağlam vidalı terminaller |
| MONTAJ BRAKETİ | Namur 30x80 mm ve 30x130 mm montaj ölçüleri |
| ONAYLAR | CSA C/US, CE |
Ürün Yapısı
| GÖVDE | Polyester toz kaplamalı alüminyum |
| GÖSTERGE KAPAĞI | Polikarbonat |
| ÇIKIŞ MİLİ | Paslanmaz Çelik (Namur) |
| BAĞLANTI ELEMANLARI (GÖVDE) | Paslanmaz Çelik |
| CONTA | NBR |
| AYARLANABİLİR KAM | Polikarbonat |
| MONTAJ BRAKETİ / BAĞLANTI ELEMANLARI | Polyester boyalı çelik / kaplama çelik |
Belgeler
| Belge | Görüntüle |
|---|---|
| Convalve Limit Siviç Kutusu Kataloğu | PDF Görüntüle |
| Convalve Limit Siviç Kutusu Kullanım Kılavuzu | PDF Görüntüle |
| Convalve Limit Siviç Kutusu 3D Model |
