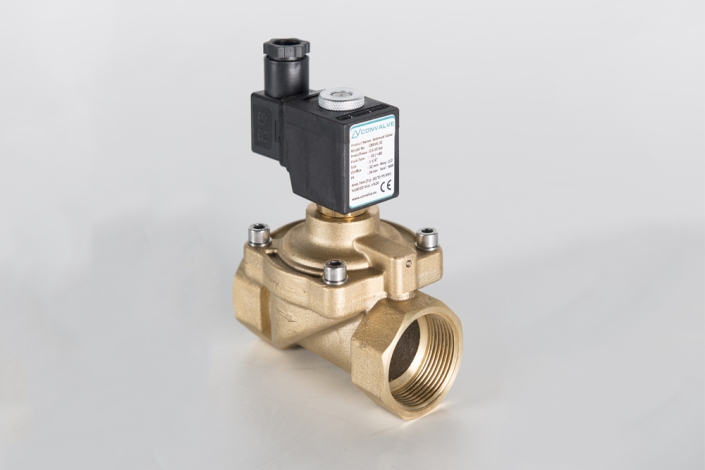

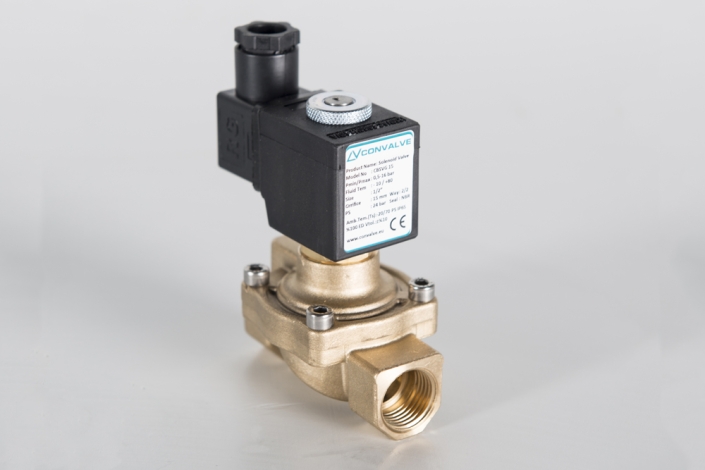

Doğrudan Etkili (Direk Çekmeli) Solenoid Valf
Solenoid Valfler
Doğrudan Etkili (Direk Çekmeli) Solenoid Valf
Açıklama
Doğrudan etkili (direk çekmeli) solenoid valfler, akışkan kontrolünün doğrudan solenoid mekanizması üzerinden gerçekleştirildiği kompakt 2/2 yollu valflerdir. Su, düşük viskoziteli yağlar gibi aşındırıcı olmayan sıvılar ile hava ve inert gaz gibi gazların kontrolünde kullanılabilir.
CBSVG 100 serisi normalde kapalı, CBSVG 101 serisi ise normalde açık çalışma fonksiyonuna sahiptir. Valfler fark basıncı gerektirmeden çalışabilir ve hızlı açma-kapama süreleri sunar.
Genel Özellikler
- Doğrudan kumandalı çalışma prensibi.
- 2/2 yollu (port/pozisyon) valf yapısı.
- CBSVG 100 serisi normalde kapalı (N.K.).
- CBSVG 101 serisi normalde açık (N.A.).
- Fark basıncı gerektirmeyen çalışma yapısı.
- Kompakt tasarım.
- Valf sökülmeden değiştirilebilen AC/DC bobin.
- Düşük akış ve güç kaybı.
- Geniş orifis ve debi seçenekleri.
- Tercihen solenoid bobin dikey üstte olacak şekilde farklı pozisyonlarda montaj imkânı.
- Valften geçen akışkanın filtrelenmesi gerekir.
- O-ring sızdırmazlık elemanları.
Teknik Özellikler
| Çalışma Prensibi | Doğrudan kumandalı |
| Yol Sayısı | 2/2 |
| Bağlantı ve Port Ölçüleri | G1/8" ve G1/4" |
| Bağlantı Tipi | Dişli, dişi, G (BSPP / ISO 228-1) |
| Basınç Aralığı | CBSVG 100: 0–16 Bar / CBSVG 101: 0–12 Bar |
| İzin Verilen Maksimum / Tasarım Basıncı | CBSVG 100: 24 Bar / CBSVG 101: 18 Bar |
| Akışkan Sıcaklığı | -10°C ile +80°C |
| Ortam Sıcaklığı | -20°C ile +70°C |
| Açılma Süresi | 25 ms |
| Kapanma Süresi | 25 ms |
| Maksimum Viskozite | 38 cSt veya mm²/s |
Uygulama Alanları
- Soğutma uygulamaları
- Gaz kazanları
- Su arıtma sistemleri
- Bahçe sulama sistemleri
- Merkezi ısıtma sistemleri
- Havalı tekstil makineleri
Elektriksel Özellikler
| Koruma Sınıfı | IP65 (EN 60529) – konektör ile |
| Fiş Bağlantısı | DIN 46340-3 kutuplu konektörler (DIN 43650) |
| Konektör | ISO 4400 / EN 175301-803, Form A |
| Bobin İzolasyon Sınıfı | H (180°C) |
| Besleme Gerilimleri AC | 12V, 24V, 48V, 110V, 230V |
| Besleme Gerilimleri DC | 12V, 24V, 48V, 110V, 230V |
| Gerilim Toleransı | -%10 / +%10 |
| Frekans | 50 Hz |
| Çalışma Döngüsü | %100 ED, sürekli çalışma |
| Tasarım Standardı | DIN VDE 0580 |
Opsiyonlar
- NPT, R (BSPT), W (BSW/Whitworth) ve metrik bağlantı seçenekleri.
- FPM (Viton) ve EPDM conta, diyafram ve O-ring seçenekleri.
- Nikel kaplı veya farklı gövde malzemesi seçenekleri.
- Paslanmaz çelik iç parçalar.
- Manuel kontrol (manual override).
- Paslanmaz çelik yatak ve filtre seçenekleri.
- Farklı boru bağlantıları ve özel montaj seçenekleri.
- Farklı besleme gerilimleri, frekanslar ve güç seçenekleri.
- F sınıfı bobin ve latching bobin seçenekleri.
- Talep üzerine LED'li, görsel göstergeli, pik bastırıcılı veya kablolu konektör seçenekleri.
- Talep üzerine Ex-Proof bobin seçenekleri.
- Diğer özel versiyonlar müşteri taleplerine göre uygulanabilir.
Malzeme
| Parça | Malzeme |
|---|---|
| Gövde | Pirinç |
| Piston Contası | NBR |
| Kovan | Paslanmaz Çelik (AISI 430FR ve AISI 304) – CBSVG 100; CBSVG 101 için paslanmaz çelik ve pirinç |
| Piston (Çekirdek) | Paslanmaz Çelik (AISI 430FR) |
| Yaylar | Paslanmaz Çelik (AISI 302) |
| Kısa Devre Halkası | Bakır |
| Tutucu Halka | Karbon Çeliği + Epoksi / SS304 |
| Yatak | Pirinç |
| O-Ringler | NBR |
| İç Metal Parçalar | Paslanmaz Çelik ve Pirinç |
