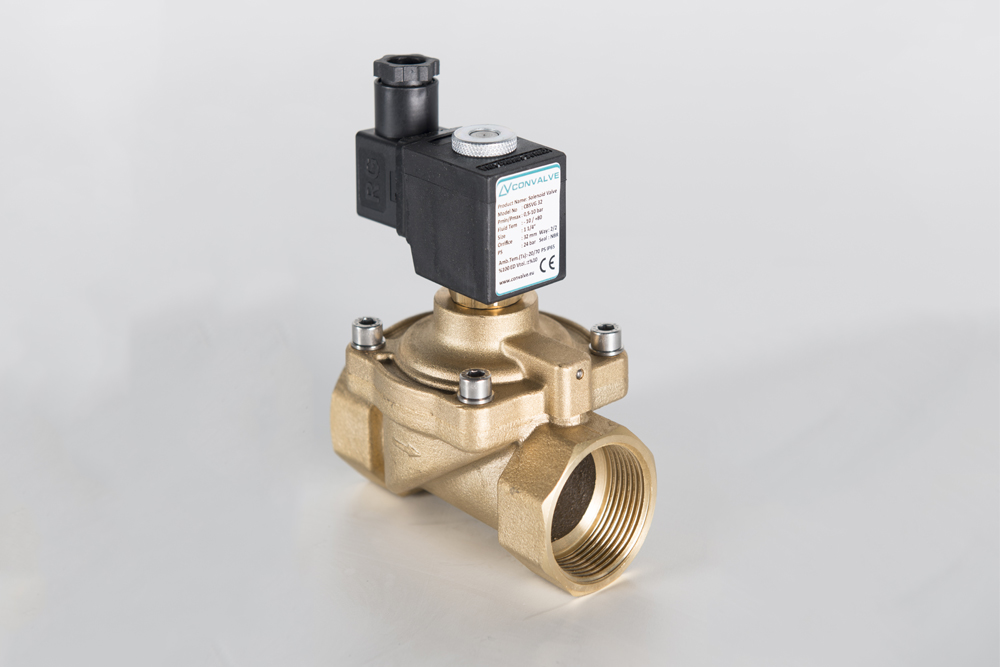

Pilot Kumandalı Solenoid Valf
Açıklama
Pilot kumandalı solenoid valfler, akışkan kontrolünü pilot kumanda prensibiyle gerçekleştiren 2/2 yollu endüstriyel valflerdir. Su, düşük viskoziteli yağlar gibi aşındırıcı olmayan sıvılar ile hava ve inert gaz gibi gazların kontrolünde kullanılabilir.
CVX 100 serisi normalde kapalı (N.K.), CVX 101 serisi ise normalde açık (N.A.) çalışma fonksiyonuna sahiptir. G1/8" ile G2" arasındaki bağlantı ölçüleri ve farklı basınç seçenekleri sayesinde çeşitli endüstriyel uygulamalara uyarlanabilir.
Genel Özellikler
- Pilot kumandalı çalışma prensibi.
- 2/2 yollu (port / pozisyon) valf yapısı.
- CVX 100 serisi normalde kapalı (N.K.).
- CVX 101 serisi normalde açık (N.A.).
- Yüksek debi ve yüksek mekanik dayanım.
- Yüksek güvenilirlik.
- Geniş orifis ve debi seçenekleri.
- O-ring sızdırmazlık yapısı.
- AC ve DC gerilimlerle çalışmaya uygun bobin.
- Valfi sökmeden değiştirilebilen bobin.
- Farklı montaj pozisyonlarında kullanılabilir; tercihen solenoid bobinin dikey olarak üstte olması önerilir.
- Valften geçen akışkan filtrelenmiş olmalıdır.
Teknik Özellikler
| Çalışma Prensibi | Pilot kumandalı |
| Yol Sayısı | 2/2 |
| Bağlantı Ölçüleri | G1/8" – G2" |
| Bağlantı Tipi | Dişli, dişi, G (BSPP / ISO 228-1) |
| Basınç Aralığı – CVX 100 | 0,35–16 Bar (G1/8"–G1") / 0,5–12 Bar (G1 1/4"–G2") |
| Basınç Aralığı – CVX 101 | 0,35–12 Bar (G1/8"–G1") / 0,5–10 Bar (G1 1/4"–G2") |
| Minimum Çalışma Fark Basıncı | 0,35 Bar (G1/8"–G1") / 0,5 Bar (G1 1/4"–G2") |
| Akışkan Sıcaklığı | -10°C ile +80°C |
| Ortam Sıcaklığı | -20°C ile +70°C |
| Açılma Süresi | 200–1500 ms |
| Kapanma Süresi | 500–2000 ms |
| Maksimum Viskozite | 38 cSt veya mm²/s |
| Maksimum / Tasarım Basıncı | CVX 100: 24 Bar / CVX 101: 18 Bar |
Uygulama Alanları
- Soğutma uygulamaları
- Gaz kazanları
- Su arıtma sistemleri
- Bahçe sulama sistemleri
- Merkezi ısıtma sistemleri
- Havalı tekstil makineleri
Opsiyonlar
- NPT, R (BSPT), W (BSW / Whitworth) ve metrik bağlantı seçenekleri.
- FPM (Viton) ve EPDM diyafram, conta veya O-ring seçenekleri.
- Farklı gövde yüzey kaplamaları ve nikel kaplı gövde.
- Farklı gövde malzemeleri.
- CVX 101 için paslanmaz çelik iç parçalar.
- Manuel kontrol (manual override).
- Paslanmaz çelik yatak ve filtre seçenekleri.
- Farklı boru bağlantıları ve flanşlı bağlantı.
- Özel besleme gerilimleri, 60 Hz frekans ve farklı güç seçenekleri.
- F sınıfı (155°C) ve latching bobin seçenekleri.
- Elektronik zamanlayıcılı Ex-Proof bobin seçenekleri.
- LED'li, görsel göstergeli, pik bastırıcılı veya kablolu konektör seçenekleri.
- Müşteri taleplerine göre diğer özel versiyonlar.
Elektriksel Özellikler
| Koruma Sınıfı | IP65 (EN 60529), konektör ile |
| Fiş Bağlantısı | DIN 46340-3 kutuplu konektörler (DIN 43650) |
| Konektör | ISO 4400 / EN 175301-803, Form A, yassı (spade) fiş |
| Elektriksel Güvenlik | IEC 335, EN 60335-1, EN 60204-1 |
| Bobin İzolasyon Sınıfı | H (180°C) |
| Besleme Gerilimleri AC | 12V, 24V, 48V, 110V, 230V |
| Besleme Gerilimleri DC | 12V, 24V, 48V, 110V, 230V |
| Gerilim Toleransı | -%10 / +%10 |
| Frekans | 50 Hz |
| Bobin Çalışma Döngüsü | %100 ED, sürekli çalışma |
| Tasarım Standardı | DIN VDE 0580 |
Malzeme
| Parça | Malzeme |
|---|---|
| Gövde | Pirinç |
| Piston Contası | NBR |
| Kovan | Paslanmaz Çelik (AISI 430FR ve AISI 304) – CVX 100; CVX 101 için paslanmaz çelik ve pirinç |
| Piston (Çekirdek) | Paslanmaz Çelik (AISI 430FR) |
| Yaylar | Paslanmaz Çelik (AISI 302) |
| Kısa Devre Halkası | Bakır |
| Tutucu Halka | Karbon Çeliği + Epoksi / SS304 |
| Yatak | Pirinç |
| O-Ringler | NBR |
| İç Metal Parçalar | Paslanmaz Çelik ve Pirinç |
| Kapak | Pirinç |
| Diyafram / Yatak Contası | NBR |
| Kapak Vidaları | Paslanmaz Çelik |
